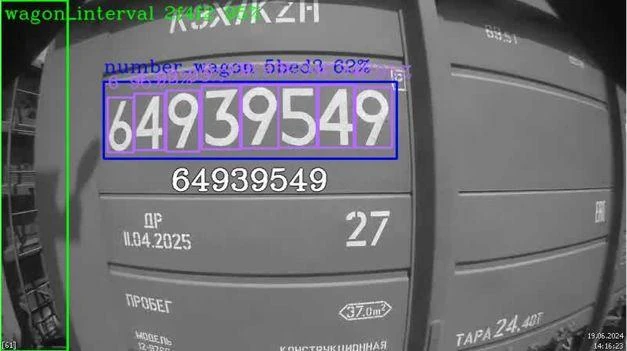

Идентификация и подсчёт
Считывание восьмизначных номеров, определение границ вагонов, начала и конца состава. Подсчёт ведётся в том числе при дефектном или отсутствующем номере: такие вагоны остаются в учёте и доступны для проверки оператором.
Распознавание номеров вагонов
Промышленная видеоаналитика VizorLabs
Автоматическая идентификация и учёт вагонов на контрольных точках. Виртуальный состав, история движения, визуальный контроль содержимого, интеграция с весами и ERP.
Программно-аппаратный комплекс VizorLabs для автоматической идентификации и учёта железнодорожных вагонов. Система считывает номера на контрольных точках, определяет количество и порядок вагонов, формирует виртуальный состав и сохраняет историю его прохождения. При подключении весового оборудования номер вагона связывается с результатом взвешивания.
Решение предназначено для промышленных предприятий, железнодорожных операторов и грузовых площадок, которым нужен оперативный учёт входящих и выходящих составов. Оператор получает номера, изображения и сведения о движении в одном веб-интерфейсе, проверяет спорные распознавания и передаёт данные в корпоративную систему учёта.
От прохождения состава до записи в системе учёта
1. Видеопоток
Камеры снимают зоны расположения номеров и прохождение вагонов через контрольную точку.
2. Распознавание
Алгоритмы компьютерного зрения обнаруживают вагоны, считывают номера и определяют порядок движения.
3. Проверка
В интерфейсе формируется состав с изображениями. Оператор может уточнить номер вручную.
4. Учёт и обмен
История движения, весовые данные и отчёты используются в логистике и передаются в ERP через интеграцию.

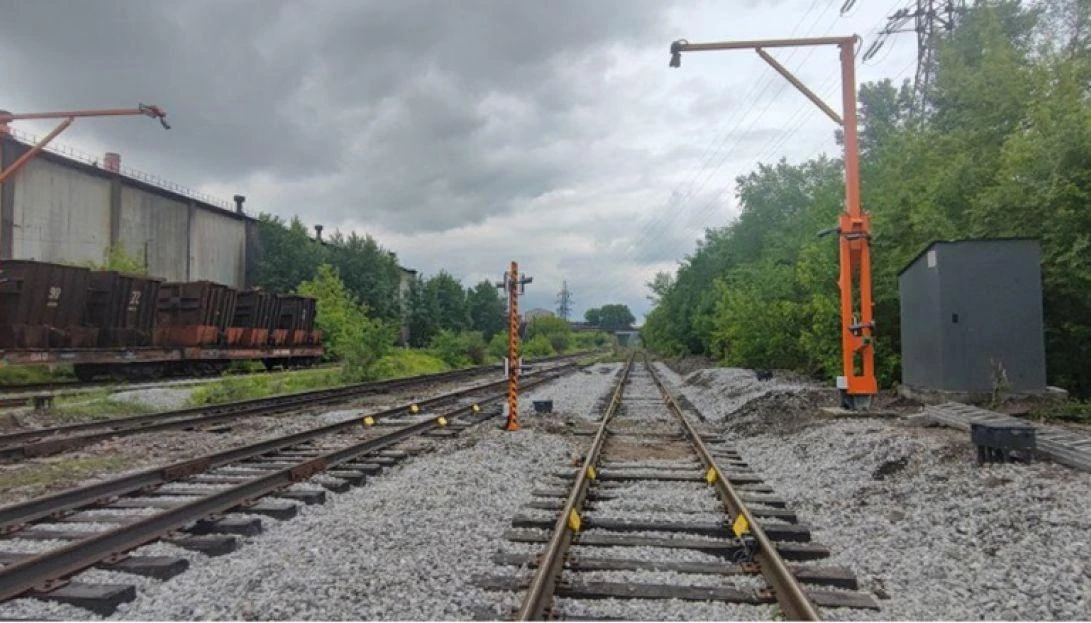

Комплекс устанавливается на въезде или выезде предприятия, на транзитном участке либо на другой выбранной контрольной точке. Он позволяет связывать отдельные проезды с конкретным вагоном и прослеживать движение между оборудованными точками.
Возможности системы распознавания номеров вагонов

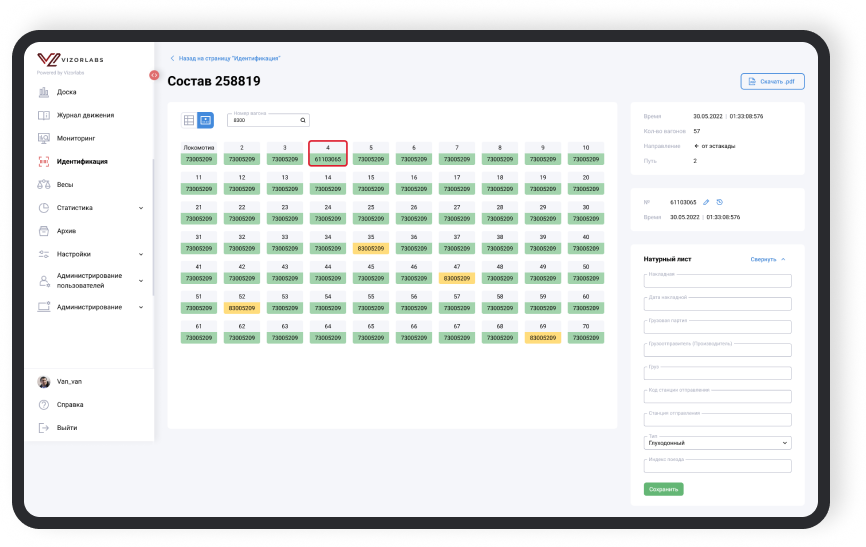

Виртуальный состав
Номера и порядок распознанных вагонов собираются в единую запись. Оператор видит последовательность вагонов и может проверить её по изображениям. Данные используются для формирования натурного листа и последующего обмена.
Направление и маневры
Система определяет направление движения при прохождении контрольной точки, учитывает маневровое движение и формирует статистику по составам. События доступны в журнале для последующего разбора.
История вагона
Детекции и интеграционные данные собираются по номеру вагона. При нескольких контрольных точках можно сопоставлять прохождения и отслеживать вагоны, которые не появились на следующем ожидаемом участке маршрута.

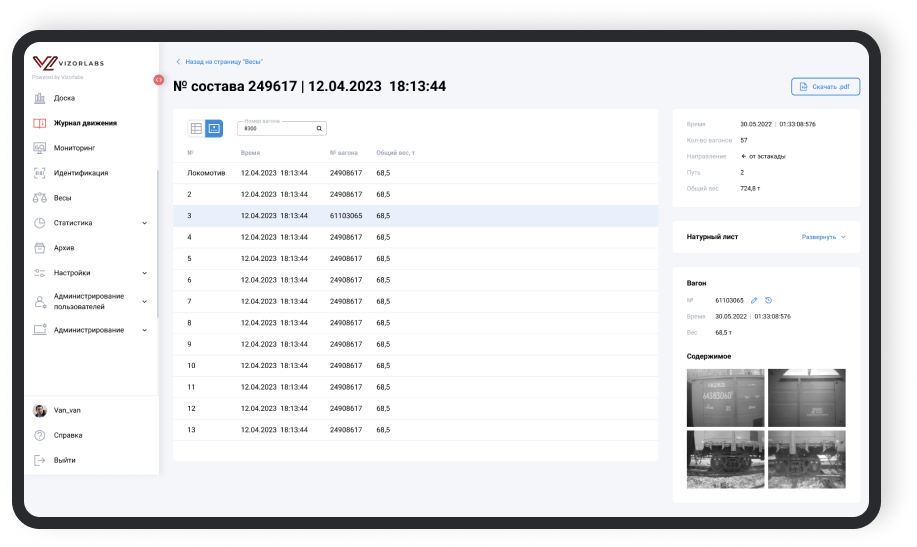

Вес в привязке к номеру
При интеграции с весами система связывает результат взвешивания с идентифицированным вагоном. Сопоставление данных разных контрольных точек помогает отслеживать изменение массы по маршруту.
Визуальный контроль содержимого
Дополнительная камера верхнего обзора даёт оператору изображение содержимого открытых вагонов. Кадры помогают сопоставлять сведения об учёте груза с фактической картиной при прохождении состава.
Дополнительные сценарии: распознавание других видов железнодорожного транспорта, измерение скорости прохождения и мониторинг видимых повреждений вагонов прорабатываются отдельно. Их состав и условия работы согласуются для конкретного проекта.
Что входит в программно-аппаратный комплекс
Комплектация подбирается под число путей и контрольных точек, скорость движения, расположение маркировки, освещение и существующую инфраструктуру предприятия.
Оборудование контрольной точки
- Четыре боковые камеры для съёмки зон с номерами вагонов.
- Пятая камера верхнего обзора — при необходимости осмотра содержимого.
- Освещение зон распознавания, стойки и элементы крепления.
- Коммутационное оборудование, питание и кабельная инфраструктура.
- GPU-сервер для обработки видео и работы алгоритмов ИИ.
- Шкаф и источник бесперебойного питания — в соответствии с проектом размещения.
Программное обеспечение
- Алгоритмы обнаружения вагонов и распознавания номеров.
- Учёт составов, направлений и событий прохождения.
- Веб-интерфейс оператора с ролевой моделью пользователей.
- Журналы, дашборды, статистика и выгрузка данных.
- API для связи с ERP и другими системами предприятия.
- Консолидация данных нескольких площадок при распределённом внедрении.
Весовое оборудование подключается опционально. Можно предусмотреть новые весы либо проработать интеграцию с установленными. Совместимость и способ обмена проверяются при обследовании объекта.
Веб-интерфейс для оператора и руководителя
Оператор работает с виртуальным составом, отдельными вагонами и журналом движения. В карточке доступны распознанный номер, время прохождения, изображение и сведения, полученные от подключённых систем. Для неуверенно распознанного или нечитаемого номера предусмотрены ручной ввод и редактирование.
Дашборды объединяют статистику по движению, количеству вагонов и составам. При подключении соответствующих источников отображаются весовые данные. Состав отчётов и интерфейс можно настроить под процессы предприятия.
Интеграция с весами, ERP и инфраструктурой предприятия
Единая запись о вагоне и грузе
Распознанный номер служит связью между видеособытием и данными внешней системы. Вес, время прохождения и результаты визуальной проверки могут использоваться совместно в транспортном и производственном учёте. API позволяет организовать передачу данных в ERP; при необходимости разрабатывается интеграция под информационные системы заказчика.
Локальное развёртывание
Основной вариант для промышленного объекта — обработка видео и хранение данных в инфраструктуре заказчика. GPU-сервер принимает потоки с камер контрольной точки, выполняет распознавание и предоставляет веб-интерфейс. Программная часть построена на микросервисной архитектуре.
Несколько контрольных точек и площадок
На каждой площадке размещается собственный комплекс камер и вычислительный узел. Консолидирующий сервер объединяет сведения для центрального офиса. Такая схема позволяет расширять охват по мере подключения новых точек и анализировать движение вагонов между площадками.
Границы проекта определяются заранее: перечень передаваемых полей, правила сопоставления с весами, требования к сети, хранению, резервированию и доступу пользователей. Условия технической поддержки и SLA согласуются при поставке.
Где применяется автоматический учёт вагонов
- Металлургические предприятия: учёт поступающего сырья и отгружаемой продукции, сопоставление вагонов с весовыми данными.
- Горнообогатительные комплексы: контроль транспортных потоков и прохождения составов через производственные участки.
- Нефтехимические предприятия: идентификация цистерн и история их перемещений через контрольные точки.
- Железнодорожные операторы: учёт последовательности вагонов, подготовка натурных листов и снижение объёма ручного ввода.
- Промышленные и грузовые площадки: контроль въезда, выезда и внутренних перемещений.
См. также: распознавание маркировки в каталоге функций и видеоаналитика для металлургии.
Для предприятия это единый источник сведений о прохождении составов: меньше повторного ручного ввода, быстрее поиск нужного вагона и больше возможностей для проверки расхождений между транспортным, весовым и корпоративным учётом.
Условия распознавания и этапы внедрения
Камеры, освещение и читаемость номера
Для каждой камеры выбираются конкретный ракурс и зона маркировки. Рекомендуемое расстояние от камеры до номера — порядка 3–6 метров. Необходимо достаточное освещение, в том числе прожекторами. Важны контраст и чистота номера, его размер в кадре, отсутствие перекрытий и качество видео при фактической скорости движения.
Ориентир точности распознавания — 99,8% при чистых, контрастных, визуально читаемых номерах, нанесённых по установленным требованиям к маркировке грузовых вагонов. Показатель для конкретной контрольной точки проверяется на её видеоматериалах и при приёмочных испытаниях. Нечитаемые и отсутствующие номера учитываются в процессе операторской проверки отдельно от подсчёта вагонов.
- Обследование и опросный лист. Определяются задачи учёта, число путей и точек, скорость движения, существующие камеры, освещение, питание, сеть, весы и ERP.
- Проектирование. Выбираются расположение камер, оборудование, вычислительные ресурсы и схема интеграции. Уточняются необходимость верхнего обзора и связь площадок с центральным сервером.
- Подготовка данных. Собираются примеры видео с объекта. При необходимости выполняются разметка, дообучение моделей и адаптация обработки событий.
- Монтаж и настройка. Устанавливается оборудование, разворачивается ПО, подключаются внешние системы и настраиваются рабочие места.
- Испытания и эксплуатация. Проверяются распознавание, подсчёт, маневры, весовые связи и обмен данными по согласованной программе. После приёмки начинается эксплуатация и сопровождение.
От чего зависит стоимость
Стоимость рассчитывается по конфигурации: количество контрольных точек и камер, мощность серверов, потребность в весах и верхнем обзоре, объём монтажных работ, интеграций и адаптации моделей. В предложении отдельно учитываются лицензии, оборудование, проектные и пусконаладочные работы, техническая поддержка. Для расчёта используются сведения об объекте и предполагаемом поэтапном расширении.
Вопросы о распознавании и учёте вагонов
Можно ли внедрить систему без весов?
Да. Идентификация номеров, подсчёт, формирование составов и журнал движения работают как задачи видеоаналитики. Взвешивание и привязка массы добавляются при подключении весового оборудования.
Что происходит, если номер повреждён или отсутствует?
Система обнаруживает вагон и учитывает его в составе. Если номер нельзя достоверно прочитать, оператор проверяет изображения и может ввести или исправить номер вручную. Распознавание маркировки и подсчёт вагонов — отдельные операции.
Зачем нужны четыре боковые камеры и верхний обзор?
Боковые камеры снимают разные зоны размещения номеров. Верхняя камера нужна для визуального осмотра содержимого открытых вагонов. Поэтому конфигурация с верхним обзором включает пять камер, а её необходимость определяется задачами предприятия.
Можно ли использовать существующие камеры и весы?
Возможность повторного использования оценивается при обследовании. Для камер проверяются ракурс, разрешение, качество потока и освещение. Для весов — доступные данные, интерфейс обмена и возможность связать результат с конкретным вагоном.
Как подключить несколько площадок?
На площадках работают локальные вычислительные узлы, а сведения передаются на консолидирующий сервер. Количество узлов, каналы связи, правила обмена и хранение определяются архитектурой проекта.
Есть ли готовое подключение к нашей ERP?
Для обмена предусмотрен API. Состав готовых возможностей проверяется применительно к вашей системе; при необходимости разрабатывается отдельная интеграция. Формат данных и порядок передачи согласуются до внедрения.
Обсудим вашу контрольную точку
Подготовьте количество путей и контрольных точек, скорость прохождения составов, сведения о камерах и весах, требования к учёту и интеграции с ERP. По этим данным команда VizorLabs предложит комплектацию, этапы внедрения и демонстрацию решения.
